マシニングセンター
油圧研磨機
成形研磨機
タッピングセンター
治具フライス
帯鋸版
板金
大型旋盤
小型旋盤
タッピング盤・ボール盤
測定器

マシニングセンター

導入設備

設備名称	メーカー	形式	台数	加工概要
立形マシニングセンター	オークマ	MB-56VⅡ	1台	セラミックス加工用設備電着ダイヤモンドにて切削加工最大加工サイズ　縦1000㎜×横500㎜×高さ500㎜最大回転数：15000ｒpm

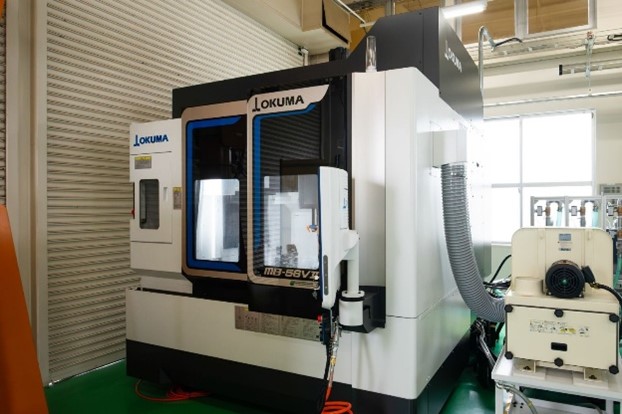

オークマ立形マシニングセンター

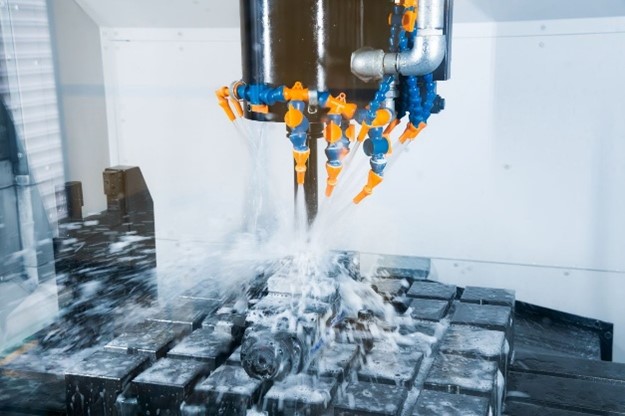

オークマ立形マシニングセンター加工の様子

油圧研磨機（平面）

導入設備

設備名称	メーカー	形式	台数	加工概要
精密平面研削盤	岡本工作機械製作所	PSG65DX	1台	セラミックス加工用設備平面：粗さ▽▽▽仕上げ焼結ダイヤモンドにて切削加工最大加工サイズ縦500㎜×横600㎜×高さ400㎜

加工スペック

	平面	溝加工	テーパ加工	最大サイズ	備考
加工サイズ厚み	500×400 200まで	×	×	(1)500×400×200	ベッドサイズ：600×500 高さは250上昇（砥石は含まず）
角物	◎	×	×
丸物	△	×	×
板物	△	×	×

	平面	溝加工	テーパ加工	サイズ	備考
SS	◎	×	×
SK	◎	×	×
SUS	○	×	×
AL（アルミ）	○	×	×
Cu	○	×	×
樹脂	△	×	×
超硬	△	×	×
セラミック	×	×	×

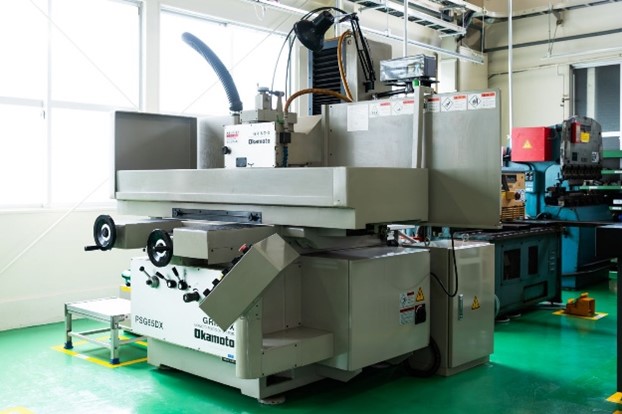

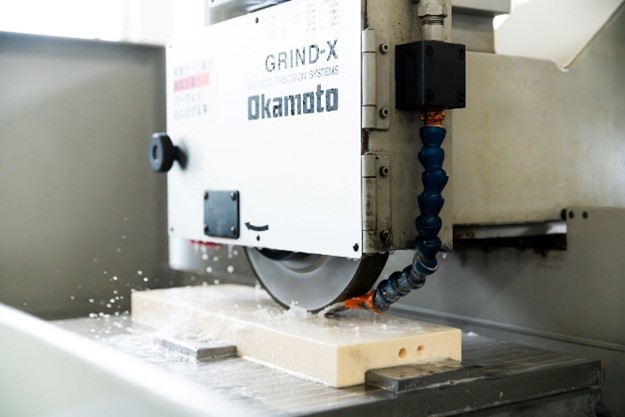

精密平面研削盤

精密平面研削盤

成形研磨機

導入設備

設備名称	メーカー	形式	台数	加工概要
精密成形研削盤	岡本工作機械製作所	PFG-500C	1台	一般加工用設備凹凸品の表面粗さ▽▽▽仕上げ

加工スペック

	平面	溝加工	テーパ加工	最大サイズ	備考
加工サイズ厚み	100×350 100まで	100×350 100まで	100×350 100まで	(1)100×350×150	ベッドサイズ：600×500 高さは250上昇（砥石は含まず）
角物	◎	◎	△
丸物	△	△	△
板物	△	×	△

	平面	溝加工	テーパ加工	サイズ	備考
SS	◎	○	△		現在は超硬加工を行っておりません。
SK	◎	○	△
SUS	○	○	△
AL（アルミ）	○	○	△
Cu	○	○	△
樹脂	△	△	△
超硬	×	×	×
セラミック	×	×	×

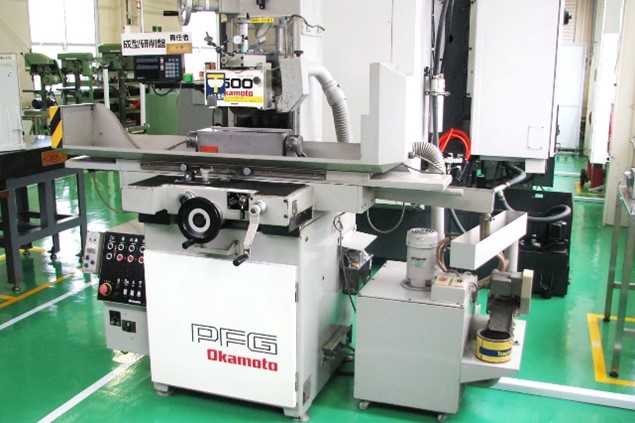

精密成形研削盤

タッピングセンター

導入設備

設備名称	メーカー	形式	台数	加工概要
CNCタッピングセンター	ブラザー工業	TC-2SB-O	1台	一般加工用設備高速回転による微細加工可能最大加工サイズ縦300㎜×横600㎜×高さ200㎜最大回転数：10000ｒpm

加工スペック

	厚み	穴加工（ドリル）	削り加工（エンドミル）	リーマ	タップ	最大サイズ	備考
加工サイズ	T=3.0~ T=20まで	φ0.4~φ13まで	φ0.5~φ20まで	φ0.4~φ13まで	M2~M6	高さ×縦×横 (1)100×100×100 （バイス1個のみ） (2)100×100×500 （バイス5個使用） (3)200×180×500 （バイス3個使用）	(1)微細加工専門機械 (2)穴加工を中心とする機械加工 (3)切削油を使用の為、追加工不可
角物		◎	◎	◎	◎
丸物		○	○	△	◎
板物		○	×	△	○

	厚み	穴加工（ドリル）	削り加工（エンドミル）	リーマ	タップ	サイズ	備考
SS	T=3.0~ T=20まで	◎	◎	◎	◎
SK	T=3.0~ T=20まで	◎	◎	◎	◎
SUS	T=3.0~ T=20まで	◎	◎	◎	◎
AL（アルミ）	T=3.0~ T=20まで	◎	◎	◎	◎
Cu	T=3.0~ T=20まで	◎	◎	◎	◎
樹脂		○	○	○	○
超硬		×	×	×	×
セラミック		×	×	×	×

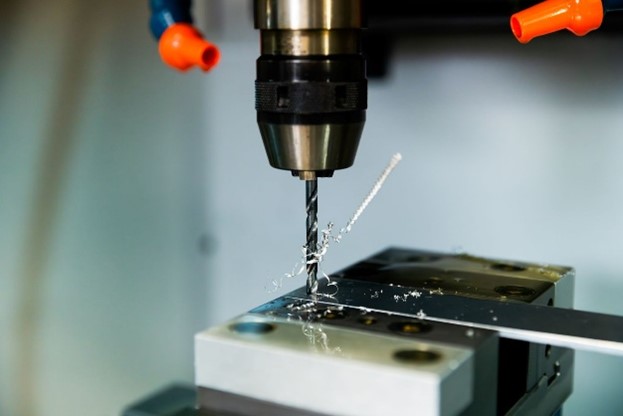

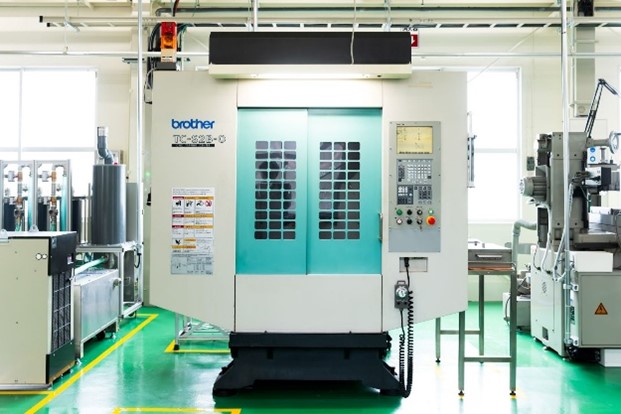

CNCタッピングセンター

CNCタッピングセンター

治具フライス

導入設備

設備名称	メーカー	形式	台数	加工概要
フライス盤	牧野フライス製作所	KSJP-55	1台	一般加工用設備ドリル、エンドミルによる加工

加工スペック

	厚み	穴加工（ドリル）	削り加工（エンドミル）	リーマ	タップ	最大サイズ	備考
加工サイズ厚み	T=2.0~ T=50まで	φ1.0~φ13まで T=30まで	φ2.0~φ36まで T=30まで	φ2.0~φ13まで T=10~20	M3~M12 T=10~20	(1)50×130×150 （バイス1個のみ）
角物		◎	◎	◎	◎
丸物		○	○	△	◎
板物		△	△	△	○

	厚み	穴加工（ドリル）	削り加工（エンドミル）	リーマ	タップ	サイズ	備考
SS	T=2.0~ T=50まで	◎	◎	◎	◎
SK	T=2.0~ T=50まで	◎	◎	◎	◎
SUS	T=2.0~ T=50まで	◎	◎	◎	◎
AL（アルミ）	T=2.0~ T=50まで	◎	◎	◎	◎
Cu	T=2.0~ T=50まで	◎	◎	◎	◎
樹脂		○	○	○	○
超硬		×	×	×	×
セラミック		×	×	×	×

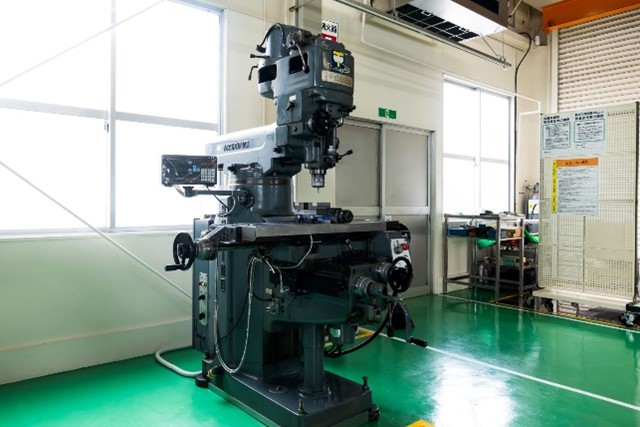

フライス盤

帯鋸盤

導入設備

設備名称	メーカー	形式	台数	加工概要
高速帯鋸盤（バンドソー）	アマダ	H-250SA	1台	角材、丸材を切出す
万能帯鋸盤（コンター）	アンドソー	TA-300L	1台	板材を切出す

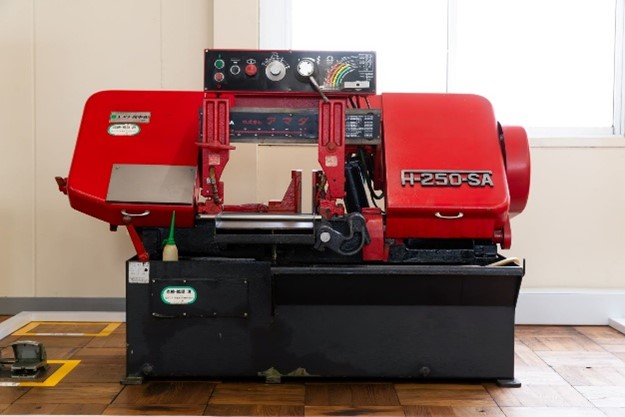

高速帯鋸盤（バンドソー）

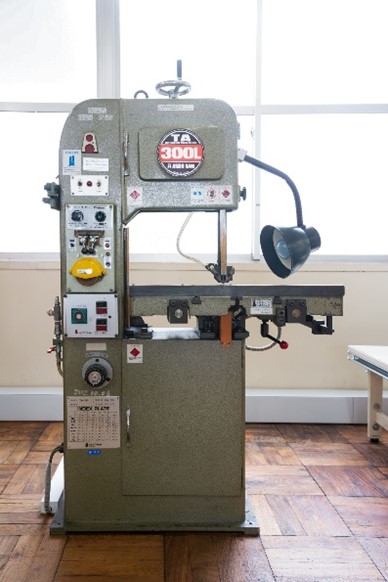

万能帯鋸盤（コンター）

板金

導入設備

設備名称	メーカー	形式	台数	加工概要
ベンディングマシン	アマダ	RG-35S	1台	鉄板の曲げ加工
シャーリングマシン	アマダ	S-1232	1台	鉄板の切断加工
イナートガスアーク溶接	パナソニック	YC-300BP4	1台	アルゴンガス溶接アーク溶接
アングル万能加工機（マルチワーカー）	日東工器	MW-35	1台	アングル用の切断機コーナーカットにも使用

加工スペック

	穴加工（ドリル）	リーマ	タップ	備考
加工サイズ	φ1.0~φ13まで		M3~M10	タップ： t＝1.0は、M3~M4、t＝2.0は、M3~M6 t＝3.0は、Ｍ3~Ｍ10 （樹脂においては、基本T=1.0はNGでt=2.0~3.0のヘリサートD1のみ対応可）基本：リーマ加工は基本NG （精度+0.01～+0.05）
角物	×	×	×
丸物	×	×	×
板物	◎	△	◎

	穴加工（ドリル）	リーマ	タップ	備考
SS	◎	△	◎	ベンダー：t＝0.5~3.0の曲げ加工可能 SK材・アクリル等の樹脂の曲げNG アクリル曲げ：アクリル等の樹脂の曲げ準備中
SK	○	△	◎
SUS	◎	△	◎
AL（アルミ）	◎	△	◎
Cu	△	△	◎	シャーリング：t＝0.6~3.2の切断可能 SK材・アクリル等の樹脂の切断NG 溶接：SS材・SUS材の溶接可能（現在アーク・アルゴンのみ可能）
樹脂	△	△	〇
超硬	×	×	×
セラミック	×	×	×

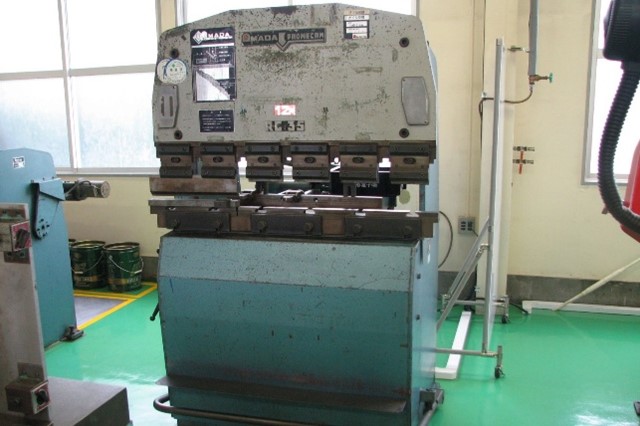

ベンディングマシン

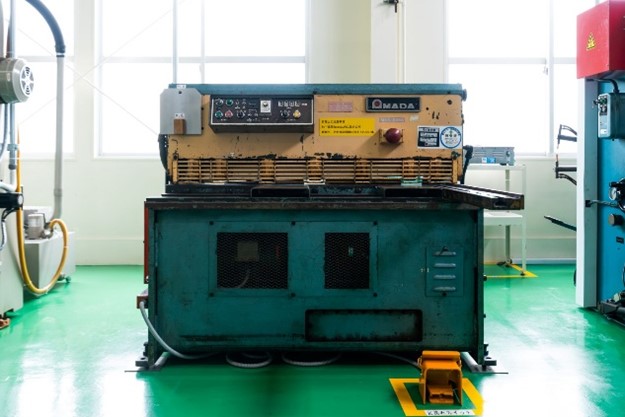

シャーリングマシン

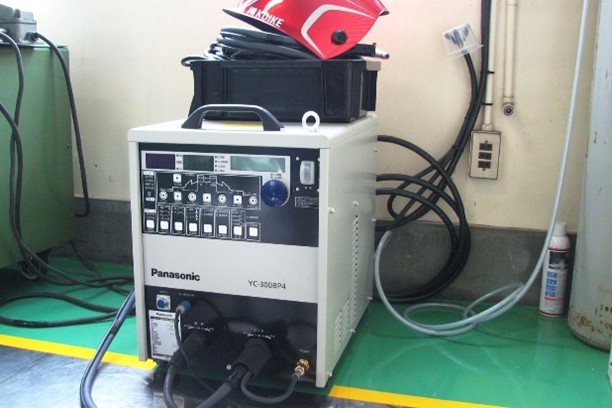

イナートガスアーク溶接

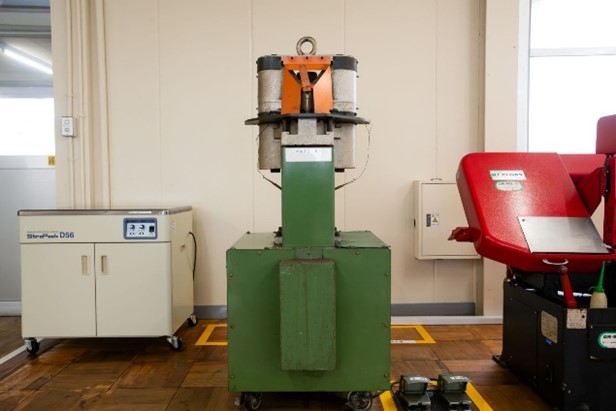

アングル万能加工機（マルチワーカー）

大型旋盤

導入設備

設備名称	メーカー	形式	台数	加工概要
強力精密旋盤	オークマ	STRONG-860	1台	一般加工用設備大きい丸棒の加工

加工スペック

	穴加工（ドリル）	削り加工（バイト）	リーマ	タップ	ダイス	最大サイズ	備考
加工サイズ太さ	φ2.0~φ30まで φ5~100	φ5~100	φ3.0~φ20まで	M3~M12	M3~M20	φ100.0までセット可	メネジ：ダイスを使用にて可旋盤でのねじ切りは自動故障でNG リーマ加工：中ぐりでの加工　φ20~70まで対応可能（精度±0.03）
角物	×	×	×	×	×
丸物	◎	◎	◎	◎	◎
板物	×	×	×	×	×

	穴加工（ドリル）	削り加工（バイト）	リーマ	タップ	ダイス	サイズ	備考
SS	◎	◎	◎	◎	◎
SK	◎	◎	◎	◎	◎
SUS	◎	◎	◎	◎	◎
AL（アルミ）	◎	◎	◎	◎	〇
Cu	◎	◎	◎	◎	◎
樹脂	○	○	○	○	○
超硬	×	×	×	×	×
セラミック	×	×	×	×	×

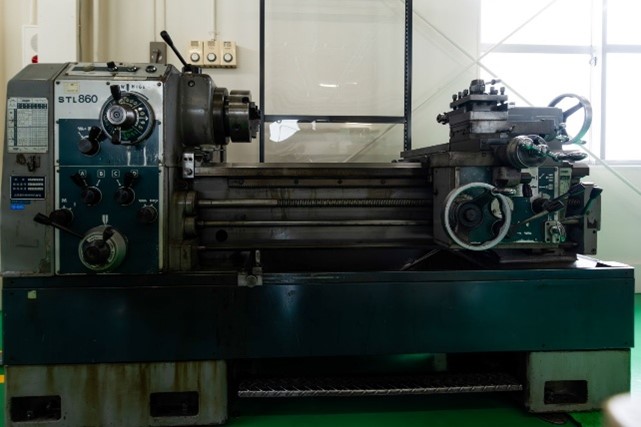

強力精密旋盤

小型旋盤

導入設備

設備名称	メーカー	形式	台数	加工概要
高速精密旋盤	長谷川機械製作所	WHN-1	1台	一般加工用設備小さい丸棒の加工

加工スペック

	穴加工（ドリル）	削り加工（バイト）	リーマ	タップ	ダイス	最大サイズ	備考
加工サイズ	φ1.0~φ6.5まで		φ1.0~φ6.0まで	M2~M6	M3~M6	φ20.0までセット可	メネジ：ダイスを使用にて可
角物	×	×	×	×	×
丸物	◎	◎	◎	◎	◎
板物	×	×	×	×	×

	穴加工（ドリル）	削り加工（バイト）	リーマ	タップ	ダイス	サイズ	備考
SS	○	◎	◎	◎	◎
SK	○	◎	◎	◎	○
SUS	○	◎	◎	◎	○
AL（アルミ）	○	◎	◎	◎	○
樹脂	◎	○	○	△	△
超硬	×	×	×	×	×
セラミック	×	×	×	×	×

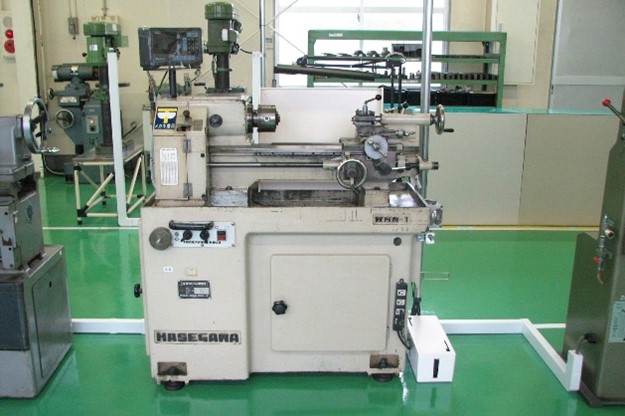

高速精密旋盤

タッピング盤・ボール盤

導入設備

設備名称	メーカー	形式	台数	加工概要
卓上タッピング盤ボール盤	キラ・コーポレーション	KRT-340	2台	ネジや穴加工

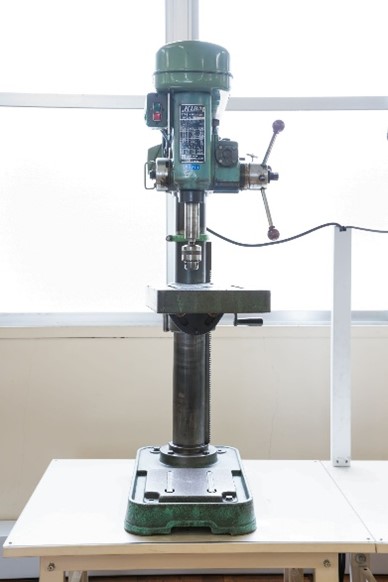

卓上タッピング盤

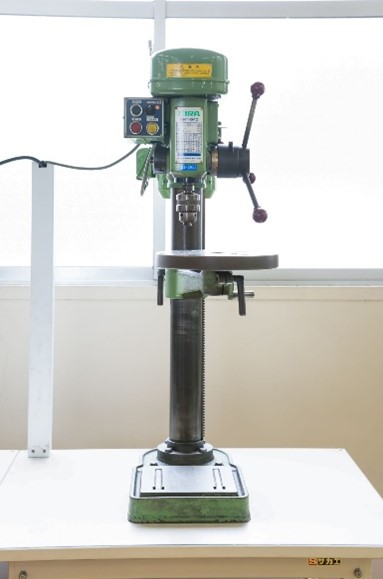

ボール盤

測定器

導入設備

設備名称	メーカー	形式	台数	加工概要
ハンディプローブ三次元測定機	キーエンス	XM-5000	1台	コンパクトさや軽さ、操作性がありどこでも気軽に測定できる測定器水平方向測定：最大半径1.2ｍ高さ方向測定：最大1.0ｍ測定誤差：±0.007
電気マイクロメーターデジタル表示ユニット	第一測範製作所	SMP	1台	平行度・直角度の測定器 0.0001までの測定が可能

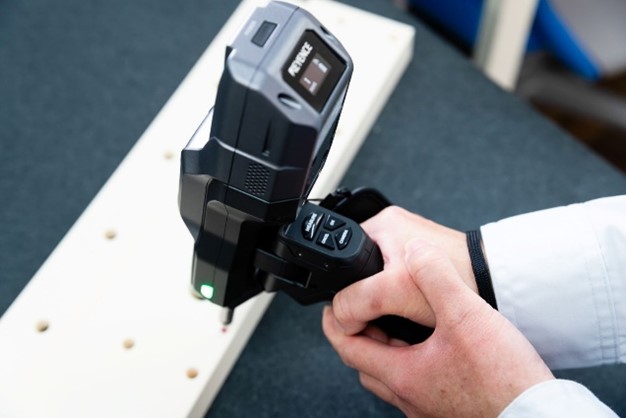

ハンディプローブ三次元測定機

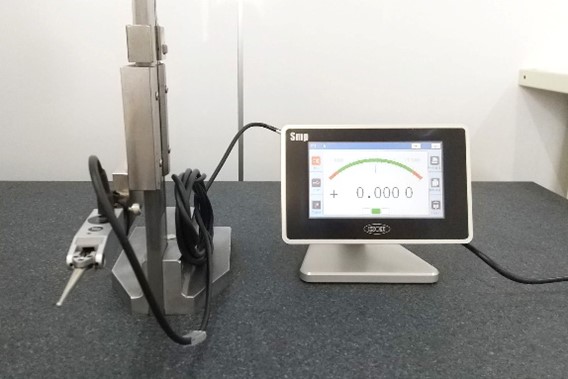

電気マイクロメーターデジタル表示ユニット

測定の様子

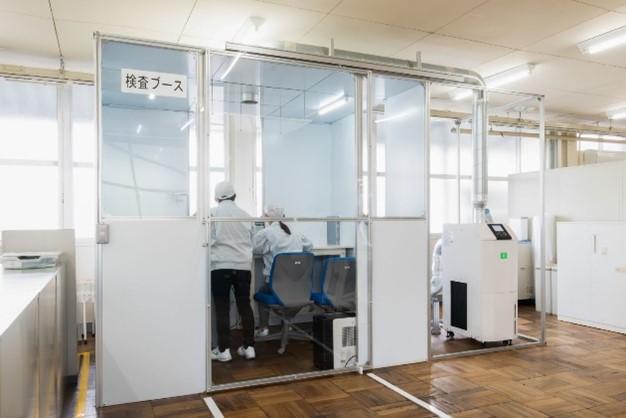

検査ブース
